SPRINKLERELEMENTE GMBH
Edelstahl

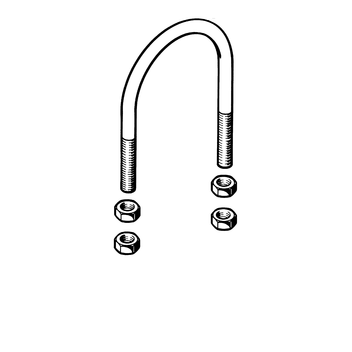

Rundstahlbügel RUB VA

Einsatz

Für versorgungstechnische Anlagen in der Gebäudetechnik und bei Industrieanlagen. Bei Sprinkleranlagen nach VdS- und FM-Richtlinien. Rundstahlbügel werden bei horizontaler und vertikaler Rohrführung als Festpunkt und als Führungslager eingesetzt.

Lieferumfang

Inkl. vier Sechskantmuttern lose beigelegt.

Montage

Beim Einsatz als Führungslager müssen beidseitig oben und unten angeordnete Muttern am Profil festgezogen werden. Dabei sollte das Rohr frei beweglich bleiben. Bei Festpunkten dürfen die zulässigen Kräfte der Bauwerksanbindung und die Biegelasten des Bügels nicht überschritten werden.

Technische Daten

Material:
Edelstahl A4
Ausführung:
ähnlich DIN 3570

Zulassungen / Konformität

Die Größe DN 8" mit M12 hat eine gesonderte Anerkennung durch den VdS: G4810047.

VdS - Rundstahlbügel RUB - G4810047 PDF | 1.1 MB

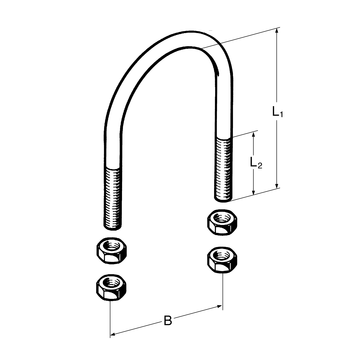

TypDNB
[mm]
L1
[mm]
L2
[mm]
GewindeG
[kg]
Verp.
[Stück]
Artikel-
Nr.
21,3 1/2" 30 4530M 80,0550 102719
26,9 3/4" 35 6040M 80,0750 102728
33,7 1" 42 6740M 80,0750 102737
42,41 1/4" 51 7640M 80,0850 102746
48,31 1/2" 57 8240M 80,0850 102889
60,3 2" 71 9545M 100,16 50 102898
76,12 1/2" 8711145M 100,18 50 102904
88,9 3"10012345M 100,20 50 102913
114,3 4"12615755M 120,3525 102694
10812115155M 120,34 50 102922
139,7 5"15218055M 120,39 25 102931
13314617255M 120,39 25 102685
15917219755M 120,42 25 102940
168,3 6"18020755M 120,4410 102700
219,1 8"23326755M 120,5510 102959
274,010"30231470M 201,88 10 102968
