SPRINKLERELEMENTE GMBH
Edelstahl

Stabil D VA

Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen.

Lieferumfang

Zweiteilige Rohrschelle, ohne Spannschrauben und ohne Schweißmutter.

Montage

Vorzugsweise geeignet für Zweipunktbefestigung.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
18 - 71 5,0 kN
74 - 231 6,0 kN

Material:
Edelstahl A4
Spannbereich
[mm]
Material
b x s
[mm]
empfohlene
Spann-
schrauben

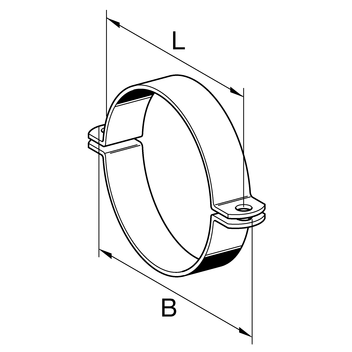

B
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
18 - 2225 x 3M8 x 2570500,0850 172433
24 - 2825 x 3M8 x 2577570,0950 172442
30 - 3425 x 3M8 x 2584640,1050 172451
35 - 3725 x 3M8 x 2587670,1150 172460
40 - 4425 x 3M8 x 2595750,1250 172469
47 - 5125 x 3M8 x 25102820,1350 172478
54 - 5825 x 3M8 x 25109890,1450 172487
59 - 6325 x 3M8 x 25115950,1550 172496
67 - 7125 x 3M8 x 251231030,1650 173081
74 - 7830 x 3M10 x 301401160,2325 172505
81 - 8530 x 3M10 x 301471230,2525 173090
86 - 9030 x 3M10 x 301521280,2625 172514
94 - 9830 x 3M10 x 301601360,2825 173099
102 - 10830 x 3M10 x 301701460,3025 173144
108 - 11430 x 3M10 x 301761520,3025 172523
116 - 12230 x 3M10 x 301841600,3125 173108
133 - 14040 x 4M12 x 352171840,6810 172532
145 - 15240 x 4M12 x 352291960,7110 173117
159 - 16940 x 4M12 x 352452120,7510 172541
170 - 18040 x 4M12 x 352572240,8310 173126
198 - 20740 x 4M12 x 352842510,9410 172550
210 - 21940 x 4M16 x 503042690,9910 172559
222 - 23140 x 4M16 x 503162811,0410 173135
