Edelstahl

WBD-Halter VA

Einsatz

Durch Verschrauben des WBD-Halters mit einer Montageschiene entstehen Konsolen für Wand-, Boden und Deckenmontage oder Ständer für Rahmenkonstruktionen aus Sikla Montageschienen.

Montage

Im Normalfall erfolgt die Befestigung mit 2 gegenüberliegenden Ankern in Richtung des Kraftflusses. Nur im Ausnahmefall (hohe Ständer im Rahmenbau) sollten 4 Anker gesetzt werden. Anzugsmoment 40 Nm. Passend für Edelstahl-Montageschienen mit 41 mm Breite bis Profilhöhe ≤ 62 mm.

Technische Daten

Typ
passend für
Montageschiene

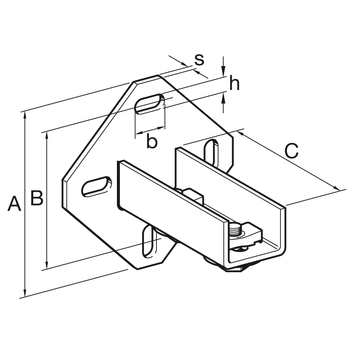

A
[mm]
s
[mm]
B
[mm]
b
[mm]
h
[mm]
C
[mm]
ø
Schraube
41/41-62 41/41 bis 41/62 135 6 100 25 11 125 M10

Die maximal zulässige Belastung bei Deckenmontage in vertikaler Richtung mit mindestens einer durchgesteckten Schraube (8.8) beträgt 7,0 kN.

Material:
Edelstahl A4

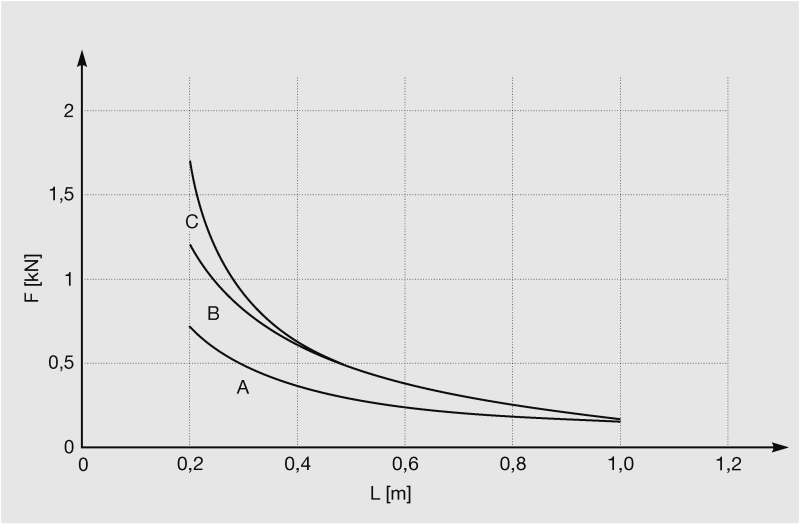

Nutzlast bei Wandmontage mit Schiene 41/41 und bei Verwendung von 2 Ankern der angegebenen Lastklasse:


Restriktionen
σzul ≤ 160 N/mm2
fzul ≤ L/100 für L > 300 mm
fzul ≤ 3 mm für L = 200 ... 300 mm

Ankerlasten
A = 1,5 kN
B = 2,5 kN
C = 3,5 kN

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
41/41-621,1210 193631
