SPRINKLERELEMENTE GMBH
High Corrosion Protection

Querstütze CFB HCP

Einsatz

Die Querstütze CFB ist ein Querkraftstabilisator für Sikla Auslegerkonsolen Typ 41. Die Querstütze dient der Aufnahme von Querkräften, welche vor allem durch die Längenausdehnung bei warmgehenden Rohrleitungen verursacht werden. Bei Verwendung der Querstütze können höhere Querkräfte abgetragen werden.

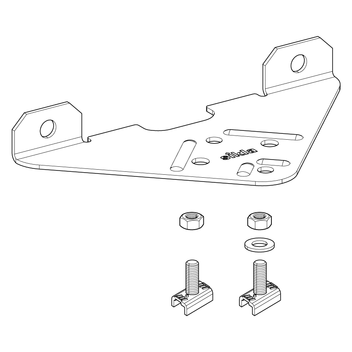

Lieferumfang

Typ CFB 41 inkl. Verbindungsteileset mit:
2 x Gewindeplatte NT 41-M10 mit vormontiertem Gewindestift GST HCP
1 x Unterlegscheibe US 10/125 HCP
2 x Sechskantmutter NT M10 HCP

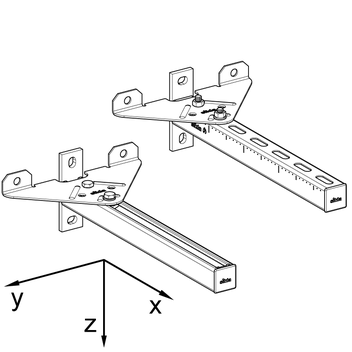

Montage

CFB CC41 zur Montage im Schienenschlitz:
Die CC-Verbindung ist bereits an der Querstütze vormontiert. Nach dem Einsetzen in den Schienenschlitz dreht sich die CC-Gewindeplatte bei leichtem Druck nach rechts bis zum Anschlag. Die Demontage erfolgt entgegengesetzt. Die Querstütze muss bündig an den Baukörper geschoben und anschließend die Schrauben festgezogen werden.

CFB 41 zur Montage im Schienenrücken (Langlöcher):
Die Querstütze wird mittels dem beigelegten Verbindungsteileset im Langloch der Auslegerkonsole 41 montiert. Die Unterlegscheibe ist im Bereich der vorderen Fixierung zu montieren.

Die Querstütze kann zur Erzielung höherer Lasten optional mit zwei Ankern am Baukörper befestigt werden. Die Anker sind separat zu bestellen und abhängig vom Untergrund auszuwählen.

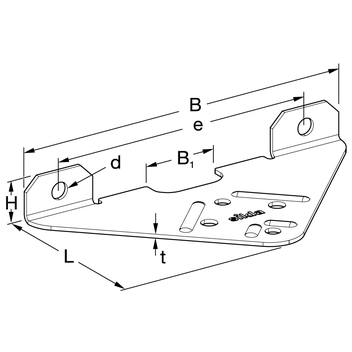

Technische Daten

Typ
L
[mm]
B
[mm]
B1
[mm]
H
[mm]
t
[mm]
e
[mm]
d
[mm]
Platte CFB 135 260 56 33 3 205 13


Auslegerkonsole AK 41*

Typ
mit Anker
ohne Anker
41/41 Vy = 1,36 kN
Mz = 0,24 kNm
Vy = 0,99 kN
Mz = 0,15 kNm

* Werte für Gebrauchstauglichkeit (Teilsicherheitsbeiwert von 2,0 ist berücksichtigt)

Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
CFB CC410,6310 803641
CFB 410,6310 803643
