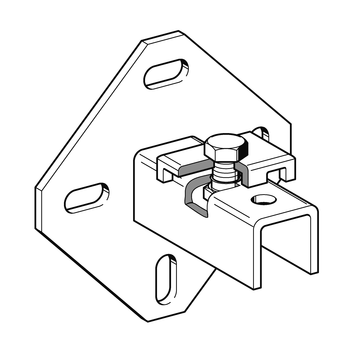

WBD-Halter HCP
Einsatz
Durch Verschrauben eines WBD-Halters mit einer Montageschiene entstehen
- Konsolen für Wand-, Boden- und Deckenmontage und inbesondere
- Ständer für Rahmenkonstruktionen aus Sikla Montageschienen.
Die großzügig bemessene, rautenförmige Grundplatte erlaubt hohe Biegemomente und eine sichere Abstützung von Querlasten.
Montage

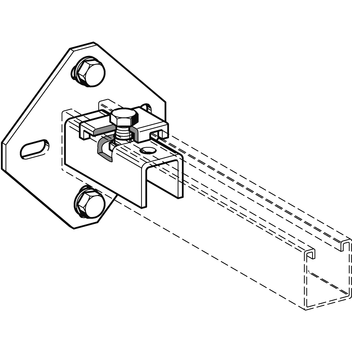

Im Normalfall erfolgt die Befestigung mit 2 gegenüberliegenden Schrauben in Richtung des Kraftflusses. Nur im Ausnahmefall (hohe Ständer im Rahmenbau) sollten 4 Schrauben gesetzt werden.
Anzugsmoment der Sechskantschrauben ≥ 40 Nm.
Bei Deckenmontage empfehlen wir für höhere Lasten (bis 7 kN) mindestens eine durchgesteckte Schraube zur verwenden (Beispiele siehe Sikla Montagetechnik, Kapitel 2).
Technische Daten

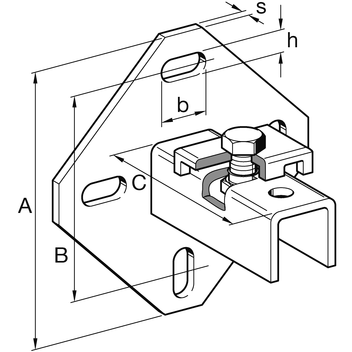

| Typ | passend für Sikla Montageschiene | A [mm] | s [mm] | B [mm] | b [mm] | h [mm] | C [mm] | Schrauben für Halteklaue |
|---|---|---|---|---|---|---|---|---|
| 41/21-31 | 41/21/2,0 - 41/31/2,0 | 135 | 6 | 100 | 25 | 11 | 95 | M10 |
| 41/41-45 | 41/41/2,5 | 135 | 6 | 100 | 25 | 11 | 95 | M10 |
| 41/62 | 41/62/2,5 | 170 | 6 | 120 | 25 | 13 | 131 | M12 |

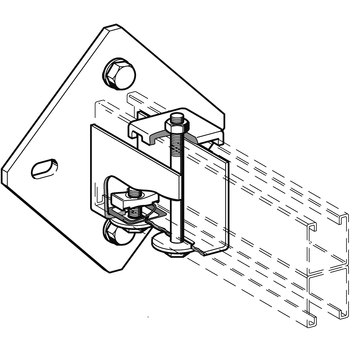

| 41/41-45 D | 41/41/2,5 D | 210 | 8 | 170 | 25 | 13 | 125 | M10 |
Nutzlast bei Wandmontage:
Die möglichen Punktlasten sind den Lastdiagrammen im Kapitel "Schienensystem Pressix CC 41" zu entnehmen und gelten an Wänden bei Verwendung von 2 Schrauben der angegebenen Lastklasse.
Nutzlast bei Deckenmontage:
Maximal zulässige Belastung bei Deckenmontage in vertikaler Richtung mit Halteklaue 2,0 kN. Bei Verwendung mindestens einer durchgesteckten Schraube (8.8) 7,0 kN.
| Material: | Stahl, HCP |
