Konsolen
Montagewinkel MW S

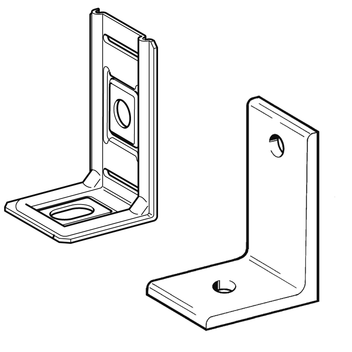

Einsatz
Einsatz als direkte, seitliche Befestigung an Unterzügen und Bindern aus Beton oder Holz und in ähnlichen Situationen. Verbindungswinkel bei Rahmenkonstruktionen aus Profilen.
Sprinkleranlagen: Siehe "Technische Daten". Die Typen 60/30/90 und 90/60/90 sind für die Halterung von Rohrleitungen an Holzbindern nach VdS CEA-Richtlinie 15.2.2 vorgesehen.

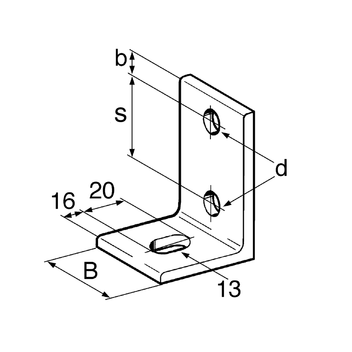

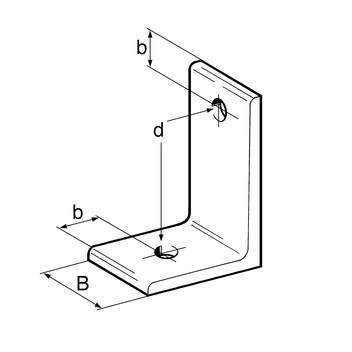

Technische Daten
| Typ | Nennlast |
| 45/30/90° | 3,5 kN |
| 60/30/90° | 3,5 kN |
| 70/40/90° | 2,0 kN |
| 60/40/90° | 7,5 kN |
| 90/60/90° | 7,5 kN |
Bei Sprinkleranlagen: Einsatz 60/30/90 und 90/60/90 an Holzbindern
Einfachhalter mit Holzschrauben | Doppelhalter mit Gewindebolzen |
"d" in Abhängigkeit von DN:
| | ≤ DN 50: | 2 x 6 mm |
| > DN 50 | ≤ DN 100: | 2 x 8 mm |
| > DN 100 | ≤ DN 150: | 2 x 10 mm |
| Material: | Stahl, galvanisch verzinkt |
