Montageschienen und Zubehör

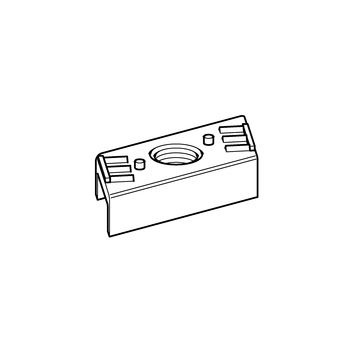

Gewindeplatte NT 41
Einsatz
Gewindeplatten 41 passen für Montageschienen mit 41 mm Breite.
Technische Daten
| M8 | M10 | |
| Anzugsmoment 8.8 1) [Nm] | 25 | 40 |
| 1) | Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren. |
| Materialstärke Montageschiene [mm] | M8 2) FZ ≤ [kN] | M10 2) FZ ≤ [kN] | M8 FQ ≤ [kN] | M10 2) FQ ≤ [kN] | |
|---|---|---|---|---|---|
| 1,5 | 3,0 | 3,0 | 1,8 | 2,9 | |
| 2,0 | 5,8 | 5,8 | 2,1 | 3,4 | |
| 2,5 | 5,8 | 5,8 | 2,6 | 4,1 | |
| 3,0 | 5,8 | 5,8 | 2,8 | 4,4 |
Hinweis: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.
| Material: | Stahl, galvanisch verzinkt |
Zulassungen / Konformität
 | Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. 2) Geprüfte Lastwerte Verbindungsbauart entsprechend Verleihungsurkunde 2010-07/2010-09. |
