Führungslager FR - H 20 (DN 15 - 50)
Einsatz

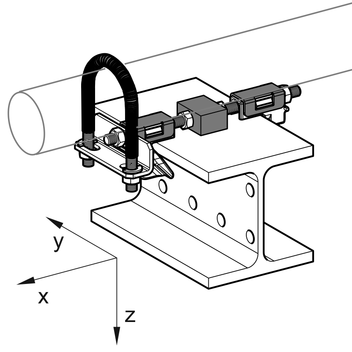

Führungslager zur Befestigung von Rohrleitungen aus Stahl oder Edelstahl der Nennweiten DN 15 bis DN 50 auf Stahlträgern der Flanschbreite 80 - 300 mm und maximaler Flanschdicke von 20 mm.
Lieferumfang
Vormontiertes Führungslager inkl. umfassendem Kontaktkorrisionsschutz durch unverlierbar montierten ECT-Schlauch und Gleitauflagen. Rundstahlbügel mit angeschweißten Halbscheiben und 2 Sechskantmuttern zur Lagesicherung.
Zubehör je Spannverbindung:
2 Spannhaken mit Gleitauflagen
1 Gleitauflage
1 Gewindestab M10
1 UB-Befestigungsblech
4 Muttern M10
Montage
Vormontierte Spannhaken auf dem Träger verklemmen und Muttern anziehen (10 Nm). Bei Trägerbreiten < 100 mm sind die beiden Muttern der mittleren Gleitauflage zu entfernen. Rundstahlbügel an UB-Befestigungsblech anbringen und diesen mit den beiliegenden Muttern verspannen (15 Nm). Das Rohr gleitet auf den PA-Auflagen. Die seitliche Führung der Rohrleitung ist durch den Rundstahlbügel gewährleistet.
Technische Daten

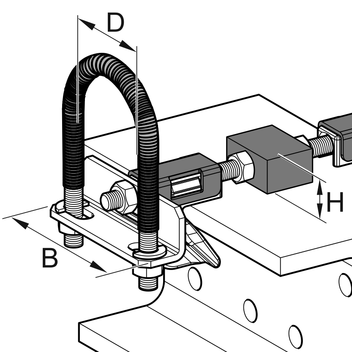

| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 15 | 22 | 20 | 72 |
| 20 | 27 | 20 | 72 |
| 25 | 34 | 20 | 72 |
| 32 | 42 | 20 | 97 |
| 40 | 48 | 20 | 97 |
| 50 | 60 | 20 | 97 |
| Typ | für Flanschbreite [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Material: | |
| Rundstahlbügel | Stahl, HCP |
| ECT-Schlauch: | Polyamid 6.0, halogenfrei |
| Blechteile: | Stahl, HCP |
| Gewindestab, Muttern: | Stahl, HCP |
| PA-Gleitauflagen: | Polyamid 6.0, 30 % glasfaserverstärkt, schwarz |
| Temperaturbereich: | -20 bis +130° C (an PA-Auflagen und ECT-Schlauch) |
* ab Lager
