Rohrlager

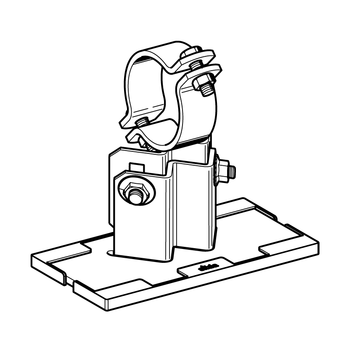

Loslager LA - HV

Einsatz

Höhenverstellbares Loslager für gleitende Rohrhalterung auf geeigneter Oberfläche. Höhenverstellung im Zahnraster 2,5 mm.
Bei der Auflage auf Stahlträger wird eine Mindestflanschbreite von 80 mm empfohlen.

Lieferumfang

Oberteil und Unterteil sind höhenverstellbar miteinander verschraubt. Die Gleitplatte ist am Unterteil bereits montiert.

Technische Daten

Typ
Höhe H
Lieferzustand [mm]
Höhe H
Verstellbereich [mm]
LA - HV 90 90 88,5 ... 113,5
LA - HV 150 150 116 ... 168,5
LA - HV 200 200 171 ... 223,5

Anzugsmomente Schraubverbindungen:

Spannschrauben
Anzugsmoment
[Nm]
Höhenverstellung
Anzugsmoment
[Nm]
DN 15 - 40 40 Schrauben im Steg 80
DN 50 - 150 50 Schrauben im Steg 80

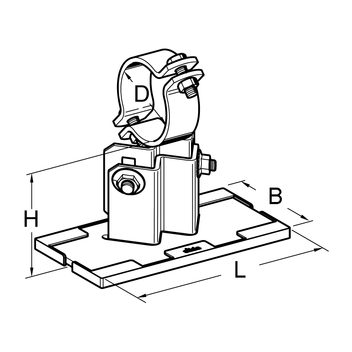

Abmessungen:

Metallplatte:
L = 250 mm x B = 100 mm
inkl. Gleitplatte:
L = 256 mm x B = 105 mm

Material:
Blechteile:
Stahl, HCP
Schrauben, Muttern:
Stahl, HCP
Gleitplatte:
Polyamid 6.0, glasfaserverstärkt, schwarz
Temperaturbereich Gleitplatte:
-20°C bis +130°C
Medientemperatur tf :
-20°C bis +300°C (wenn tf > 270°C, Gleitplatte entfernen)

Zulassungen / Konformität


Fremdüberwachung Rohrlager PDF | 606.7 KB Übersicht alle Typen LA - HV PDF | 100.2 KB

Weitere Spannbereiche finden Sie in der "Pdf-Übersicht alle Typen".
Hinweis: HV 200 und Lager außerhalb des DN-Bereichs - Mindestmenge und Lieferzeit auf Anfrage.

TypD (Rohr)
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
LA - HV 90 18-22 (DN 15) 1/2"18 - 222,81 112386
LA - HV 90 23-27 (DN 20) 3/4"23 - 272,81 112387
LA - HV 90 30-34 (DN 25) 1"30 - 342,91 110035
LA - HV 90 40-44 (DN 32) 1 1/4"40 - 442,91 110036
LA - HV 90 45-49 (DN 40) 1 1/2"45 - 493,01 110037
LA - HV 90 57-61 (DN 50) 2"57 - 613,11 110038
LA - HV 90 72-77 (DN 65) 2 1/2"72 - 773,21 110039
LA - HV 90 84-89 (DN 80) 3"84 - 893,31 110040
LA - HV 90 109-115 (DN 100) 4"109 - 1153,61 110041
LA - HV 90 134-140 (DN 125) 5"134 - 1403,71 110042
LA - HV 90 163-169 (DN 150) 6"163 - 1694,81 110043

LA - HV 150 18-22 (DN 15) 1/2"18 - 223,11 112388
LA - HV 150 23-27 (DN 20) 3/4"23 - 273,11 112389
LA - HV 150 30-34 (DN 25) 1"30 - 343,21 110044
LA - HV 150 40-44 (DN 32) 1 1/4"40 - 443,21 110045
LA - HV 150 45-49 (DN 40) 1 1/2"45 - 493,31 110046
LA - HV 150 57-61 (DN 50) 2"57 - 613,51 110047
LA - HV 150 72-77 (DN 65) 2 1/2"72 - 773,61 110048
LA - HV 150 84-89 (DN 80) 3"84 - 893,61 110049
LA - HV 150 109-115 (DN 100) 4"109 - 1153,91 110050
LA - HV 150 134-140 (DN 125) 5"134 - 1404,11 110051
LA - HV 150 163-169 (DN 150) 6"163 - 1695,11 110052

LA - HV 200 18-22 (DN 15) 1/2"18 - 223,51 112390
LA - HV 200 23-27 (DN 20) 3/4"23 - 273,51 112391
LA - HV 200 30-34 (DN 25) 1"30 - 343,51 110053
LA - HV 200 40-44 (DN 32) 1 1/4"40 - 443,61 110054
LA - HV 200 45-49 (DN 40) 1 1/2"45 - 493,61 110055
LA - HV 200 57-61 (DN 50) 2"57 - 613,81 110056
LA - HV 200 72-77 (DN 65) 2 1/2"72 - 773,91 110057
LA - HV 200 84-89 (DN 80) 3"84 - 893,91 110058
LA - HV 200 109-115 (DN 100) 4"109 - 1154,31 110059
LA - HV 200 134-140 (DN 125) 5"134 - 1404,41 110060
LA - HV 200 163-169 (DN 150) 6"163 - 1695,41 110061
