Gelenk GE F 100/160




Einsatz
Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 100/160 sowie zur Versteifung von Rahmenkonstruktionen.

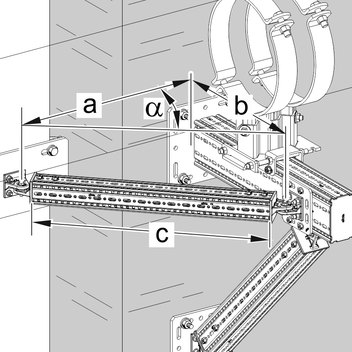

Der Winkel α ist zwischen 25° und 155° stufenlos variierbar.
Lieferumfang
Gelenk GE F 100/160 mit Adapterplatte verschraubt
Montage

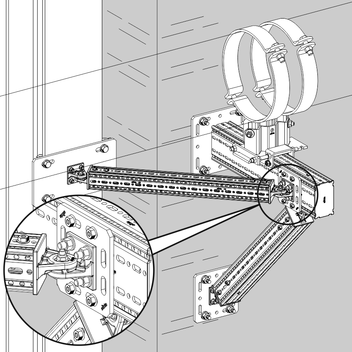

Die Befestigung der Gelenke an die 160 mm hohe Seite des siFramo 100/160 Profils erfolgt über 4 Formlockschrauben FLS F an der Grundplatte. Das auf dem Achtkant aufgesteckte Stützprofil TP F 80 oder TP F 100 (je nach gewähltem Gelenktyp) wird ebenso mit 4 Formlockschrauben befestigt, so dass insgesamt 8 Formlockschrauben benötigt werden. Die Sägelänge des Stützprofils kann unter Verwendung der unten aufgeführten Tabelle ermittelt werden.
Nach erfolgter Montage im gewünschten Winkel muss die Schraubengarnitur im Gelenk mit 40 Nm angezogen werden.
Technische Daten
Typ | Höhe H [mm] | Länge L [mm] | Breite B [mm] | Winkel α |
---|---|---|---|---|
GE F 160 - 80 | 140 | 160 | 160 | 25° - 155° |
GE F 160 - 100 | 180 | 160 | 160 | 25° - 155° |
Material: | Stahl, HCP |
