Trägersystem siFramo 80
Auslegerkonsole AK F 80
Einsatz
Fertigelement für einarmig auskragende Montagen an Trägerprofil F 80 sowie Trägerkonsolen F 80 oder zum Bau von Traversen mit entsprechendem Anbindeteil. Die Variante "E" ermöglicht eine Konstruktion aus Deckenstiel und Quertraverse ohne Überstand der Grundplatte in Längsrichtung. Durch die Rundlöcher in der Grundplatte ist eine direkte Anbindung an eingelassenen Ankerschienen möglich.
Montage
Formschlüssige Anbindung an Trägerprofil F 80 mittels 4 Formlockschrauben.
Technische Daten

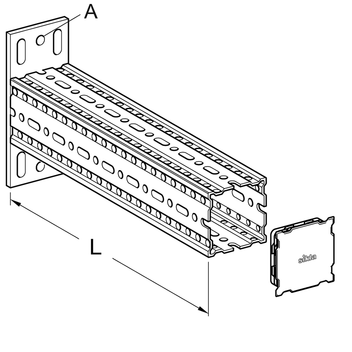

Typ | L [mm] | Maße der Grundplatte [mm] | Langlöcher Grundplatte [mm] | A [mm] |
---|---|---|---|---|
AK F 80-400 | 400 | 190 x 80 x 8 | 20 x 11 | 14 |
AK F 80-800 | 800 | 190 x 80 x 8 | 20 x 11 | 14 |
AK F 80-E-600 | 600 | 165 x 80 x 8 | 20 x 11 | - |
Ausführung: | Platte verschweißt mit Trägerprofil F 80 |
Material: | |
Platte: | Stahl, HCP |
Trägerprofil: | Stahl, HCP |
Zulassungen / Konformität
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471
Leistungserklärung Auslegerkonsole AK F PDF | 316.9 KB
