Trägersystem siFramo 80
Stirnadapter STA F 80-E 45°
Einsatz
Der Stirnadapter STA F 80-E 45° ist als Stütz- und Aussteifungselement unter 45° in Verbindung mit dem Trägerprofil F 80 für Träger- und Auslegerkonsolen oder Traversen geeignet.
Montage
Je nach Ausführung ergibt sich folgende Montageart:

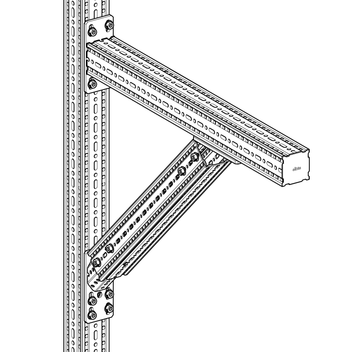

a) | Systemeigene Anbindung an das Trägerprofil mit 4 Formlockschrauben F 80 (oder mit 2 x 4 FLS 80). |

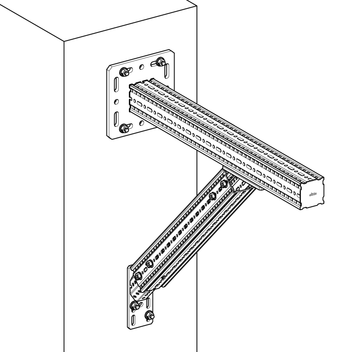

b) | Verschraubung an Beton mit 2 x Schwerlastankern M10 diagonal in den Langlöchern. Die Anker sind auf Anschlag zu montieren. |
Technische Daten

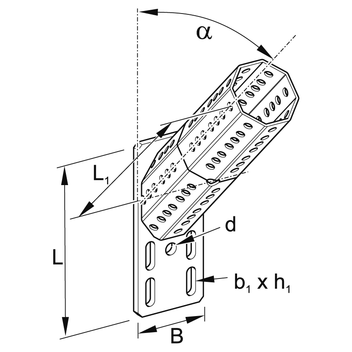

Typ | L [mm] | B [mm] | L1 [mm] | d [mm] | b1 [mm] | h1 [mm] | α [°] |
---|---|---|---|---|---|---|---|
STA F 80-E 45° | 190 | 80 | 244,5 | 14 | 11 | 20 | 45 |
Ausführung: | Grundplatte verschweißt mit Achtkant F 80 |
Material: | Stahl, HCP |
Zulassungen / Konformität
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471
Leistungserklärung Stirnadapter STA F PDF | 189.6 KB
